Leica Disto X4

NUEVO: Telémetro láser Leica Disto X4 con cámara y sensor de rotación.

El telémetro láser Leica Disto X4 es verdaderamente el telémetro más innovador del mundo. Además de la precisión de aproximadamente 1 mm, un rango de 150 metros y Bluetooth X4 inteligente cuenta con una pantalla giratoria que hace que sea fácil de leer en todas las circunstancias. Con la cámara incorporada, puede tomar medidas al aire libre sin ningún problema. El X4 se expanda aun con un adaptador especial que le permite cambiar el dispositivo en un instante en una inmeetstation 3D como disto S910.
Cámara incorporada para mediciones en exteriores.

El telémetro láser Disto X4 tiene una cámara incorporada que le permite tomar medidas en distancias más largas al aire libre sin ningún problema.

El primer distanciómetro láser del mundo con cámara de fotos
 Pantalla táctil
 Certificación ISO 16331-1
 Visor digital
 Baterías recargables de Li-ion
 Certificación IP65
 Inclinómetro de 360° de alta precisión
 Alcance de 150m
 ±1mm de precisión



Alquiler Dron para topografia UAV Aibot X6

Con el Airbot X6 puede realizar vuelos de manera rápida, eficiente y segura. Tanto para levantamientos topográficos, para agricultura o como tareas de inspección, y otras muchas aplicaciones, gracias a sus sensores adaptables: cámaras RGB, cámaras térmicas o sensores multiespectrales. El Airbot X6 ahorra mucho tiempo y costes.

Mida e inspeccione áreas y elementos de gran tamaño con una rapidez asombrosa, generando datos precisos para su posterior tratamiento y evaluación.

INSTOP le ofrece tanto la opción de compra del Drone y los sensores necesarios, como un completo servicio de alquiler con piloto autorizado, entregándole las fotos orientadas, nube de puntos, etc. para que usted pueda tratar esos datos y dar así el mejor servicio a su cliente.

Estación total robotizada Leica TS13

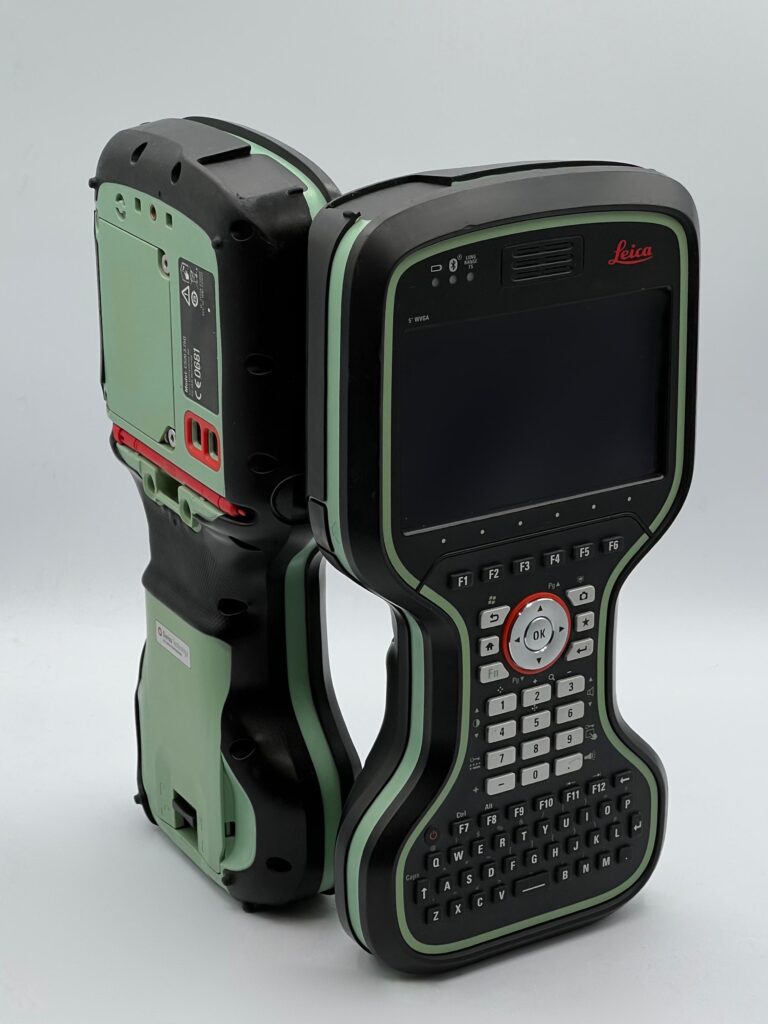

La Leica TS13 es una estación total robótica de gama media que funciona con el software Leica Captivate y se conecta con la controladora Leica CS20. Se puede actualizar en cualquier momento para beneficiarse de funcionalidades adicionales.

 Software Leica Captivateque convierte datos complejos en modelos 3D realistas y funcionales

 Posibilidades infinitas, trasferencia de datos sin problemas

 Atención al cliente en un clic

 Solución rápida, confiable y eficiente adaptada a las necesidades de los usuarios



Software Leica Captivate

La estación Leica TS13 viene acompañada del revolucionario software Captivate, que convierte datos complejos en modelos 3D realistas y manejables. Con aplicaciones fáciles de usar y tecnología táctil, todos los formatos de datos medidos y diseñados se pueden ver en todas sus dimensiones.



Leica Infinity

Mientras Captivate captura y modela datos en el campo, Leica Infinity procesa la información en la oficina. Una transferencia de datos fluida garantiza que el proyecto transcurra por buen camino. Captivate e Infinity trabajan conjuntamente para unir datos de levantamientos topográficos anteriores y editar proyectos de manera más rápida y eficiente.



Atención al cliente con un clic

Mediante los Customer Care Package (CCP) tendrá a su disposición asistencia experta con cualquier problema por parte de profesionales experimentados

 Elimine los retrasos con un servicio técnico superior

 Termine los trabajos más rápido con un excelente apoyo de consultoría

 Evite las visitas al sitio costosas con servicio en línea para enviar y recibir datos directamente desde el campo



Actualizable

La estación total Leica TS13 proporciona una solución rápida, confiable y eficiente adaptada a las necesidades de los usuarios para medir y diseñar más puntos. Equipado con tecnología de reconocimiento automático de objetivos (ATR) y, opcionalmente, con bloqueo de objetivo y SpeedSearch para encontrar y fijar prismas rápidamente, proporciona una medición precisa de los objetivos. Combinado con el software de campo Leica Captivate, el TS13 ofrece una forma simple y productiva de codificación y trabajo de línea.

Fundamentos de la auscultación sin cables. Instrumentación geotécnica

Introducción

Aunque los sensores inalámbricos existen desde hace ya algunos años, la adopción de los mismos en el ámbito de la geotecnia es mucho más reciente. Supone un reto tecnológico desarrollar una solución verdaderamente robusta con sensores precisos y estables, con una larga duración de las baterías y una transmisión de los datos al usuario sin utilizar cables.

Hay muchas empresas y soluciones en el mercado que aseguran que son capaces de conseguir lo anterior, pero la realidad es que muchas de las ofertas del mercado no tienen todavía un grado suficiente de madurez en sus soluciones.

Sin embargo, la tecnología inalámbrica está siendo reconocida como una opción práctica y suficientemente robusta para la auscultación o monitorización en geotecnia.

En el diseño de cualquier sistema de monitorización geotécnico, hay muchos factores a considerar, y este artículo es una guía para aquellas personas que vayan a utilizar sensores sin cables, así como robustos enlaces de comunicación.

En el artículo, sin llegar a ser excesivamente técnico, se incluye una guía general de las diferentes arquitecturas de sistemas inalámbricos con el ánimo de que las personas y empresas del sector hagan las preguntas adecuadas cuando tengan que evaluar la implantación de un sistema inalámbrico de sensores para auscultación.

Las soluciones inalámbricas están suficientemente probadas, son muy robustas y ofrecen ventajas importantes en muchas situaciones, reduciendo costes, disminuyendo significativamente la mano de obra en las instalaciones, así como la típica falta de fiabilidad y otros aspectos habitualmente asociados con los sistemas con cables.

Además, estos sistemas inalámbricos están siendo reconocidos como sistemas que abren oportunidades en el sector de la monitorización, que de otra forma serían muy difíciles de realizar o imposibles. Este artículo se completa con algunos comentarios sobre estas posibilidades, para mostrar que los sistemas sin cables pueden ser mucho más que una alternativa eficiente y de ahorro de costes a los sistemas con cables.

Típica arquitectura inalámbrica

Veamos primero los principales elementos de una red inalámbrica típica de sensores. Ver la Figura 1. Un sensor está conectado a (o integrado con) un nodo o sensor inalámbrico. Uno o más de esos nodos se comunica vía radio con una unidad colectora de datos, para almacenar y/o enviar a su vez los datos de las mediciones.

sta unidad colectora puede ser lo que se conoce como un simple almacén de datos o “data logger”, en los que los datos se descargan manualmente accediendo físicamente a ese dispositivo, o bien puede descargarse automáticamente pasando los datos a un almacén de datos remoto. En este último caso a este dispositivo se le suele llamar gateway. El enlace de datos entre el Gateway y el almacén remoto se le llama habitualmente data backhaul.

Esta transmisión o data backhaul se puede realizar utilizando diferentes mecanismos, por ejemplo: marcando un número mediante un modem; ADSL; GSM/GPRS/3G o por enlace vía satélite. La solución elegida dependerá en gran medida de los recursos disponibles en el lugar donde se encuentre la instalación del sistema, este aspecto se comenta posteriormente en el artículo. Los datos se almacenarán a continuación en una base de datos (que puede estar en un almacén de datos en la “Nube” o simplemente en un PC).

A continuación, el usuario puede acceder a esos datos, ya sea mediante un proceso semi-manual (por ejemplo, en una aplicación de hoja de cálculo como Microsoft Excel) o bien mediante un paquete de software específicamente dedicado con prestaciones gráficas y dinámicas de presentación de los datos, como el que se muestra en la figura 2.

Figura 2. Gráfica obtenida para varios nodos o sensores clinométricos donde se observa los valores de los movimientos submilimétricos / m en el eje X durante 1 semana (valores máximos inferiores a +/-0,5 mm)



En todo caso, y a pesar de que existen en el mercado paquetes de gestión y visualización de datos que están en continua y rápida evolución en cuanto a potencia gráfica y flexibilidad, estas formas de representación de datos quedan fuera del alcance de este artículo; el foco se centrará en los elementos inalámbricos del sistema.

Además, aunque como se ha indicado anteriormente puede haber situaciones como que un nodo inalámbrico este simplemente conectado a un data logger, para el propósito de este artículo se considera una solución completa como la que se muestra en la Figura 1.

Arquitecturas inalámbricas para sensores geotécnicos

Hay tres arquitecturas principales para las redes de sensores inalámbricas, que son las que se muestran en la Figura 3. No se pretende ser exhaustivo, sino simplemente identificar los principales tipos, que se describen a continuación.

Punto a punto

Punto a punto es la arquitectura más simple. Consiste en un nodo o sensor remoto que se comunica vía radio directamente con un Gateway. El Gateway proporciona el data backhaul a la base de datos, pero puede estar situado también junto al sistema principal de almacenamiento de datos.

Esta arquitectura es adecuada para un único punto o para puntos a auscultar que estén muy dispersados, y utiliza habitualmente GSM/GPRS como enlace inalámbrico, o bien vía satélite cuando la localización es muy remota.

Hub & Spoke

En un sistema “Hub and spoke” los sensores inalámbricos o nodos se comunican directamente con un “repetidor” o con un nodo “controlador” del hub. Cada nodo-sensor necesita estar en el alcance del nodo “controlador”. Entonces, los nodos “controladores o repetidores” se comunican (directa o indirectamente) con un nodo controlador primario, que actúa como un Gateway.

Este reenvía los datos al sistema de almacenamiento de datos vía un data backhaul. Este sistema se conoce a menudo como sistema jerárquico, ya que los nodos actúan como “esclavos” de los nodos controladores o repetidores. Habitualmente estos sistemas consumen poca energía, tienen un corto alcance inalámbrico desde el punto de vista de las comunicaciones de los sensores-nodo, y son adecuados cuando se necesitan grupos o conjuntos de sensores en una determinada zona. Sin embargo, los nodos repetidores y controladores tienen un significativo consumo de energía asociado con la necesidad de tener que repetir o reenviar mensajes; en la práctica este tipo de nodos precisan una fuente de alimentación externa al propio nodo.

Mesh (red en malla)

En una red tipo mesh, cada nodo se comunica con uno o con varios nodos vecinos. Todos los nodos de la red tienen el mismo estatus, por eso se dice a menudo que se trata de una arquitectura en red no-jerárquica. Los nodos envían los datos vía sus vecinos, usando la ruta más eficiente en dirección hacia el Gateway. A continuación, el Gateway almacena los datos y los envía al usuario vía un data backhaul. Esta arquitectura permite que la red se auto-configure, lo que la hace más segura y robusta, así como más fácil de ampliar y modificar.

Consideraciones en un proyecto

Como en todo proyecto de monitorización, es necesario responder un buen número de preguntas, explicitas o implícitas. Estas respuestas tendrán gran influencia en la elección de utilizar o no un sistema inalámbrico, y en caso afirmativo, el tipo de sistema inalámbrico a utilizar.

¿Qué medir y con qué frecuencia?

¿Cuántos puntos hay que monitorizar?, ¿están próximos entre sí o están muy separados o dispersados?, ¿cada cuánto se necesita realizar lecturas o medidas?, quiero decir ¿REALMENTE cada cuanto es necesario obtener datos en cada punto? Los sistemas inalámbricos no son en general adecuados para lecturas de datos continuas o muy frecuentes, ya que esto supone un alto consumo de energía y el sistema es demasiado exigente para las baterías de los nodos-sensores. Como ejemplo, en muchas aplicaciones a largo plazo de monitorización de estructuras, una lectura cada hora es más que suficiente.



Puede ser necesario ajustar la frecuencia de medición de los sensores, por ejemplo, cuando ocurra una intensa actividad en la construcción de una obra o cuando se observen movimientos significativos. Algunos sistemas permiten estos cambios de frecuencia. En ese caso cabe preguntarse, ¿es fácil de realizar esos cambios de frecuencia o requieren algún tipo de intervención in-situ?, ¿se pueden hacer los cambios remotamente vía la comunicación backhaul?

Situación y acceso

¿Dónde se tienen que colocar los sensores?, ¿están agrupados en un espacio limitado, o están ampliamente dispersados?, ¿es en un espacio abierto y en el exterior o es un espacio restringido o incluso confinado y subterráneo como un túnel o un sótano?, ¿qué infraestructuras de alimentación de energía hay disponibles?, ¿qué infraestructuras de comunicación hay disponibles para sacar o enviar los datos fuera de la zona de auscultación?, ¿es posible utilizar GSM o satélite?, en caso contrario, ¿hay acceso a la red de telefonía, a la red de comunicación de datos, y/o a internet?

¿La zona es de difícil acceso?, ¿qué tipo de restricciones y permisos existen para acceder a la zona?, ¿puede haber problemas de mantenimiento de los cables que conectan los sensores, y pueden sufrir daños debidos a la circulación de personas, equipos de ingenieros y trabajadores o de animales como los roedores?, ¿es necesaria flexibilidad en el emplazamiento de los sensores?, ¿es necesario extender, adaptar, mover o reubicar los sensores durante el periodo de monitorización?

Topología de la red

Si solo se necesita uno, dos o un número muy pequeño de puntos con sensores, y no están agrupados, será suficiente un simple sistema de tipo punto a punto. Sin embargo, hoy en día incluso con relativamente pocos sensores, una solución en red será igualmente efectiva desde el punto de vista del coste. Las redes son más flexibles y permiten la adaptación y la ampliación a lo largo de la vida del proyecto de monitorización.

Tanto la arquitectura “Hub & spoke” como la de tipo “mesh” proporcionan soluciones que admiten múltiples sensores; sin embargo, hay diferencias significativas en la configuración, flexibilidad, robustez y en los requerimientos de consumo de energía en toda la instalación, que dependen de la arquitectura y del producto concreto seleccionado.

Es necesario tener en cuenta importantes aspectos y consideraciones al seleccionar la arquitectura y el proveedor, ya que parte de las empresas especializadas de este sector son todavía inmaduras o con escasa experiencia. ¿Es sencillo configurar la red?, ¿se necesita una configuración basada en sensor por sensor?, este puede ser un aspecto relevante especialmente en redes de tipo “Hub & spoke”, donde los nodos de control o repetidores se deban configurar de nuevo cuando se añadan o quiten nuevos nodos.

En una red múlti-hop, como son las redes “mesh”, ¿cuántos “hops” soporta? Si son pocos, esto podría limitar considerablemente el área en la que se puedan instalar los sensores.

Alimentación de energía

¿Qué alimentación se necesita?, y ¿es diferente dependiendo de las diferentes partes del sistema? Habitualmente los sensores o nodos se alimentan con baterías y proporcionan una vida operativa de 5 – 15 años. Sin embargo, esta duración depende del tipo y fabricación del sensor, de la frecuencia con la que se toman las lecturas, del tamaño de las celdas de la batería, pero puede estar también influenciada por la ubicación del sensor dentro de la red. Por ejemplo, en algunas redes tipo mesh, donde hay muchos nodos, aquellos situados más próximos al Gateway pueden consumir sus baterías ligeramente más rápido.

A continuación, imágenes de diferentes tipos de sensores-nodos, por orden de izquierda a derecha: sensor con medidor de desplazamientos, sensor de giros o clinómetro y sensor con fisurómetro.

En los sistemas “Hub & spoke” los nodos de control y/o repetidores necesitarán alimentación externa, ya que necesitarán estar activos permanentemente. En una red “mesh”, habitualmente el único elemento que requerirá alimentación externa será el Gateway. ¿Es posible utilizar algún sistema generador de energía para alimentar el sistema allí donde se necesite, por ejemplo, con un panel de energía solar? Esto dependerá del proveedor del sistema, y del tipo de backhaul utilizado. En algunas instalaciones los requisitos de energía para el Gateway y el backhaul son tales que no es práctico o posible la utilización de energía solar. Si ese es el caso, ¿hay disponible una fuente de alimentación o conexión directa a la red eléctrica en la zona?

Robustez de los datos

¿Es fiable la transmisión de datos?, ¿el sistema retransmite las lecturas de datos “perdidas” ?, ¿se resguardan temporalmente las lecturas de los datos en los nodos?, si es el caso, ¿cuántas lecturas se pueden guardar?, si el enlace de comunicación se corta temporalmente, ¿el sistema retransmitirá los datos cuando el enlace de comunicación quede restablecido? Estas preguntas son pertinentes para los sensores o nodos individuales, pero también son pertinentes para los nodos de control y/o repetidores y el Gateway.

Estabilidad de los sensores

Parece evidente que la calidad de los datos es de suma importancia, y que es necesario que se adapte al propósito final de la auscultación. Esto es así en particular, tanto en los sistemas que tienen sensores integrados, como en aquellos conectados a sensores externos, ¿es la resolución de los datos suficiente para el propósito de la monitorización?, ¿es suficientemente estable el dato en el tiempo y con los cambios de temperatura?, ¿son los datos propensos al ruido, a los picos o a lecturas anómalas?

Ejemplo de gráfica obtenida para 1 nodo clinométrico donde se observa la correlación entre los valores de temperatura (dia noche) y los movimientos submilimétricos / m durante 1 semana



Instalación

¿Es fácil instalar el sistema?, ¿se necesita mucho trabajo de configuración antes, durante y después de la instalación?, ¿es necesaria alguna intervención sobre los mismos nodos en esa configuración?, ¿es posible determinar las prestaciones de la red inalámbrica en el momento de la instalación, de tal manera que el instalador pueda confiar en el correcto funcionamiento del sistema antes de abandonar el lugar?, ¿puede la empresa constructora, el topógrafo u otra persona razonablemente formada realizar la instalación sin ayuda significativa o soporte?

Alcance inalámbrico

El alcance puede variar considerablemente, no solo con el tipo de sistema, sino también con la localización y la altura en la que se instalen los nodos inalámbricos. Los factores clave dependen del lugar donde este colocado el Gateway, lo lejos que se necesite ubicar y extender los sensores y de las obstrucciones que existan en la zona.

¿Cuál es el alcance de cada nodo inalámbrico?, ¿Cómo queda afectado este alcance por los factores ambientales locales del entorno, como la altura, obstrucciones y vegetación?, ¿necesita el sistema tener repetidores para sortear obstrucciones, y estos repetidores tienen que estar encendidos (consumiendo energía) todo el tiempo?, ¿a través de qué tipo de obstrucciones puede pasar la señal inalámbrica? Notar que en general, cuanto más alta sea la posición de la antena, mayor será el alcance inalámbrico.

Bandas de frecuencia

En general los sistemas de sensores inalámbricos (no el backhaul), operan en las bandas de radio frecuencia acordadas para la ISM (Industrial, Scientific and Medical), habitualmente en las bandas de 2,4 GHz o 900 MHz., que aunque en principio están exentas de la obtención de una licencia, es importante asegurarse en cada país donde se requiera instalar un sistema, y cuáles pueden ser las restricciones locales que pueden haber en cuanto a la potencia inalámbrica o incluso del tipo de aplicación para la que se usará el sistema.

Data backhaul

El data backhaul dependerá en gran medida de las instalaciones disponibles en la zona donde se va a instalar el sistema. En la mayoría de Europa, habrá cobertura GSM y será de buena calidad, si bien se debería comprobar en lugares remotos o de difícil acceso. En su forma más simple, los datos pueden almacenarse en el Gateway y descargarse manualmente, pero esta es claramente la solución menos deseable. Para ubicaciones muy remotas donde no haya cobertura GSM, la comunicación vía satélite podría ser una buena alternativa.

Para zonas confinadas y subterráneas, la única solución viable podría ser usar un enlace de comunicación por cable. De nuevo, la opción definitiva dependerá de la ubicación y podría usarse por ejemplo un enlace con cable entre un “hop” y un modem GSM, un enlace DSL vía línea telefónica, o una conexión Ethernet, pero todo ello dependerá en gran medida de las circunstancias locales.

El potencial de los sistemas inalámbricos

Los factores más comunes conducentes a la utilización de sistemas inalámbricos en la monitorización geotécnica han sido los costes, el bajo mantenimiento, y la facilidad o sencillez de la instalación. Los sensores inalámbricos habitualmente deberían ser más baratos de instalar que los sistemas con cables, ya que no necesitan cables y son mucho más rápidos de colocar. Esto tiene beneficios colaterales en términos de localizaciones peligrosas donde el tiempo de acceso es restringido, y que de otro modo se incurriría en costos de acceso y de personal adicionales. La eliminación de los cables en sí mismos, puede conllevar ahorros por la reducción en soporte y mantenimiento durante la vida útil del sistema.

Además, hay más beneficios potenciales en la utilización de la tecnología inalámbrica. Al usar esta tecnología para el backhaul, se permite el acceso remoto a los datos. Incluso el uso de sensores inalámbricos en una red mesh permite mucha más flexibilidad en términos de la ubicación del sistema. Es posible añadir sensores al sistema, sin tener en cuenta el tipo de sensor, para extenderlo para una aplicación determinada, así como reconfigurar el sistema según las necesidades, con un mínimo esfuerzo y sin necesitar ser un especialista.

Ejemplos de instalaciones de sensores en lugares de acceso de tiempo restringido.

La tecnología inalámbrica también ofrece la posibilidad de monitorizar donde los sistemas con cables u otros, como los que se basan en tecnología óptica (estaciones totales motorizadas o robotizadas), no son factibles, debido al espacio que ocupan y a otras restricciones. La tecnología inalámbrica también se presta a la implementación táctica y/o logística donde se necesiten sensores en un entorno dinámico, como en trabajos de ingeniería y construcción, teniendo que moverse de un lugar a otro con cierta frecuencia. De nuevo esto se puede realizar sin necesidad de personal especializado.

Por último, la evolución de la electrónica sigue siendo fundamental en la evolución de los sensores inalámbricos, con unidades cada vez más eficientes desde el punto de vista de consumo energético, y de tamaño más pequeño, de tal forma que sea más simple y menos invasiva su colocación, y reduciendo los costos, lo que hará incluso más viable económicamente desplegar sensores de forma integral en los activos a monitorizar, donde en el pasado no se consideraba posible hacerlo.

Tipos de sensores inalámbricos

A continuación, una enumeración de los tipos de sensores y/o nodos más habituales en los sistemas de monitorización inalámbricos en geotécnia, que pueden formar parte de la red de auscultación:

Clinómetros triaxiales

Sensores láser de desplazamiento

Ejemplo de instalacion de sensores con láser de desplazamiento:

Fisurómetros

Sensor de temperatura de carril de vía, o de parte metálica de una estructura:

Galga extensométrica para tensión de carril de vía o del armado del hormigón:

Sensor Millivolt, que actuando como nodo se le puede conectar cualquiera de los sensores siguientes:

sensor minivolt

– Sensores de  presión (diferencial, absoluta)

– Galgas extensiométricas de tensión de lámina

– Sensores de torsión

– Células de carga

– Sensor de carga de tornillos o pernos

– Sensores de humedad

– Conductividad

Sensores de cuerda vibrante, conectados a nodos de 1, 4 puertos:

    • Piezómetros
    • Galgas extensométricas de tensión
    • sensores cuerda vibrante 1
  • Células de carga
  • Células de presión
  • Fisurómetros
sensores cuerda vibrante 3

Monitorización de vía ferroviaria

Objetivo: Conocer en detalle el comportamiento de un tramo de vía ferroviaria durante el verano donde las temperaturas alcanzan su valor más alto. Se requiere de un sistema sencillo de montaje y desmontaje que no interfiera en la circulación de trenes.

0 Comments
julio 23, 2019

Estacas de madera para topografía

Especiales para topografía en madera de pino. Estacas de madera de diferentes tamaños con descuentos para grandes cantidades. Las medidas de las estacas de madera es 3×3 cm y están disponibles en tamaños que oscilan entre 30 cm y 1 metro en paquetes de 25 unidades.
Consultar precios y envíos directos a obra a www.instop.es



0 Comments
Etiquetas: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
julio 12, 2019

Bases nivelantes originales Leica

Al igual que la estabilidad del trípode, la de la base nivelante también tiene una influencia importante en la precisión de medición. La resistencia a la torsión, el criterio más importante de una base nivelante, se supervisa y comprueba permanentemente durante su producción. Los tornillos nivelantes exentos de mantenimiento de las bases nivelantes de Leica Geosystems proporcionan un movimiento homogéneo y sin juego, también después de años de uso. La adaptación precisa de la superficie de apoyo sobre la placa base de los instrumentos garantiza un centrado forzoso extremadamente preciso. La plomada óptica es tan robusta que prácticamente es innecesario un ajuste durante toda la vida útil de la base nivelante. Su diseño permite a las bases nivelantes todas las aplicaciones también con temperaturas extremas, elevada humedad del aire y polvo.

Una opción transparente
Todas las bases nivelantes originales cumplen las estrictas especificaciones y las pautas de calidad de Leica Geosystems. Puede elegir la más conveniente en función de sus necesidades concretas de precisión.

Professional 5000: Histéresis máxima de 1″ (0,3 mgon) o mejor
Professional 3000: Histéresis máxima de 3″ (1,0 mgon)
Professional 1000: Histéresis máxima de 5″ (1,5 mgon)

La resistencia a la torsión del original
La precisión con la que una base nivelante vuelve a su posición original tan pronto como el instrumento se para, se denomina resistencia a la torsión o histéresis. Esta histéresis es el movimiento relativo entre placa de cubrimiento y placa base de una base nivelante que se origina por un instrumento giratorio TPS. La histéresis tiene una influencia directa en la precisión angular del instrumento, y es una cualidad que hace destacar al original. Optimizarla como ha hecho Leica Geosystems es complejo y exige una máxima precisión: un movimiento de la placa superior a la placa inferior de 0,3 μm corresponde a un error angular de 1”. Se necesitan bases nivelantes con una resistencia a la torsión muy elevada especialmente en instrumentos motorizados con elevadas fuerzas de aceleración y de freno.


Las bases niveantes son accesorios importantes para diversas aplicaciones en topografía. De manera generalizada como un accesorio confiable, los topógrafos normalmente no consideran la influencia que podría tener su vínculo con el suelo (triquillos y apoyo) en las mediciones.
Sin embargo, obtener un cierto nivel de precisión y confiabilidad requiere la consideración de todos los efectos posibles en las mediciones.

Este documento resume los factores clave relativos a las bases nivelantes topográficas que pueden influir en las mediciones, principalmente mediciones angulares. La precisión de centrado y la orientación de las bases en coincidencia con la orientación de los instrumentos a lo largo del tiempo son dos ejemplos que pueden tener un efecto crucial en los resultados de la encuesta. Ignorar estos factores clave normalmente conduce a una disminución de la calidad de la medición. Todos los tribrachs de Leica Gosystems consideran estos factores importantes. Basada en sofisticadas técnicas de producción, un estricto ensamblaje y control de calidad, Leica Geosystems garantiza que sus bases nivelantes son de la más alta calidad.

Componentes y características generales
En general, una base nivelante consiste en una placa base y una placa superior conectadas a través de tres espárragos de rosca.

Al girar los tornillos de pie, la placa de soporte superior se puede mover en relación con la placa base. Al girar los tornillos de pie de manera diferente, la placa de soporte superior puede lograr una inclinación de ángulo (en comparación con la placa base) de aproximadamente 10 °.

Un requisito importante para lograr un horizonte nivelado para el instrumento o el accesorio es un plano horizontal proyectado a través de los pasadores de soporte en la placa superior de la base de instrumentos (ver flechas rojas en la figura 2). Idealmente siendo paralelo al plano de referencia para tu burbuja. Al menos dentro de la tolerancia de la especificación de burbuja del nivel circular (por ejemplo, la burbuja circular de Leica Geosystems ’GDF121 se especifica con 8 ‘, consulte la figura 4). Las líneas rojas en la figura 1 indican los planos superior e inferior, por un lado, que proporcionan el plano de referencia al instrumento, por otro lado, que proporcionan el enlace con el área de soporte de la cabeza del trípode o el pilar de medición, etc. Su planitud es una característica geométrica importante y necesaria para garantizar la perpendicularidad del eje en pie de su instrumento en relación con el horizonte.



Plomada optica
Las bases nivelantes de Leica Geosystems siguen los estrictos estándares de Leica para proporcionar una imagen perfecta, erguida y nítida, asegurando que esté libre de distorsión.
El ajuste de la plomada ocular garantiza un movimiento uniforme, suave y sin juego. Otras características son:
Ampliación 2x
Campo de visión 6 ° + -1 °
Rango de ajuste del ocular: ± 5 dioptrías
Precisión de centrado ±0.5mm@1.5m
Rango de enfoque 0.35m hasta el infinito
Imagen de centrado 2 círculos concéntricos.
Ajuste de imagen ajustableEl diseño ofrece una ergonomía operativa completa al usuario para proporcionar un proceso de enfoque conveniente y rápido al centrarse en su marca topográfica. Sin embargo, ciertas tareas de topografía no requieren una plomada óptica, otras utilizan los instrumentos de plomada láser, pero una travesía centrada forzada, por ejemplo, casi nunca se hace sin bases nivelantes que tengan plomadas ópticas.
hay una base nivelante para cada tarea que se quiera realizar.ç
Nivel circular
Los niveles circulares de las bases nivelantes de Leica Geosystems se especifican con 8 ‘/ 2 mm (lo que significa que una inclinación del plano de nivel de 8’ mueve la burbuja durante 2 mm). La burbuja se puede ajustar con 3 tornillos allen que brindan la posibilidad de asegurarse de que la burbuja permanezca bien calibrada con respecto al círculo impreso centralmente en el vidrio de burbuja. Como referencia para, por ejemplo, se puede utilizar una burbuja tubular (por ejemplo, el soporte del reflector GZR2 de Leica) o la estación total en sí misma: (1) Asegúrese de que su instrumento esté calibrado, (2) use la burbuja digital para nivelar la estación total – gire el instrumento 180 ° para asegurar que la burbuja digital (o analógica) esté centrada.
ajuste el nivel circular del tribrach usando el pin de ajuste (provisto en el contenedor total de la estación o con el tribrach).
Modo de operación
Una base nivelante parece ser un simple dispositivo de conexión entre el instrumento y su soporte, pero la mecánica detrás debe diseñarse de manera sofisticada para garantizar un funcionamiento sin problemas durante todo su ciclo de vida.

Una base nivelante está compuesta de:
– pernos
– placa superior de tribrach
– conjunto de bloqueo – soporte de resorte
– Tornillos de sujeción para el ensamblaje de la cerradura – en algunos modelos también se realizan a través de un anillo de inserción
– conjunto de bloqueo – brida de sujeción F orientación resorte
– brazo de sujeción tribrach
– conjunto de bloqueo – resorte
Antes de que el mecanismo de sujeción pueda funcionar, el instrumento debe colocarse en la plataforma. Suena fácil, pero la posición inicial de los tacos del instrumento
es arbitraria. Si se suelta la pinza, el resorte de orientación está suelto.
Al apretar la abrazadera, el perno prisionero en el orificio se presiona hasta su borde a través de la orientación.  Posteriormente, el conjunto de bloqueo (estrella de fijación) presiona los espárragos del instrumento contra la placa de soporte superior para que el instrumento esté seguro.

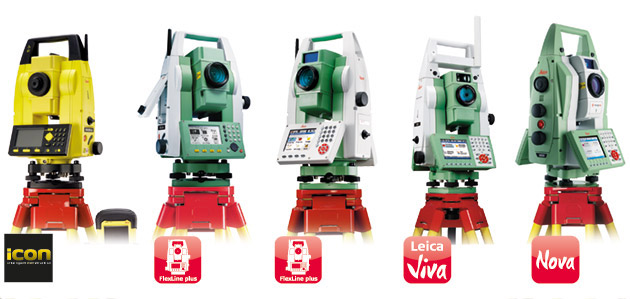

Estación Total Leica Flexline TS10

 Software Leica Captivate y preparada para funcionar con software de terceros

 Altura automática del instrumento

 Pantalla táctil de 5 pulgadas a color con teclado alfanumérico

 Disponible en precisiones de 1”, 2”, 3” 5”

 Distanciómetro electrónico (EDM): R500, R1000

 Intercambio de datos: RS232, USB, tarjeta SD

 Bluetooth, WLan

 Windows EC7

 IP66

 Datos móviles (opcional)

 Imagen (opcional)

julio 9, 2019

Leica prismas: máximo alcance y precisión

El alcance de un prisma es resultado, entre otros factores, de su revestimiento y geometría de cristales. Algunos prismas originales de Leica Geosystems llevan un revestimiento especial sobre la superficie reflectora (revestimiento antirreflectante) y un revestimiento de cobre en el lado posterior. Sin ellos, los alcances de las mediciones de distancia, ATR y Powersearch se reducirían
hasta en un 30%. El tratamiento y la resistencia de la capa de cobre son decisivos para una vida útil prolongada. Las dimensiones de cristal, la posición en el soporte y la orientación espacial son determinantes para la precisión de medición.

Los prismas Leica Geosystems se fabrican con cristales de máxima calidad y están provistos de revestimientos ópticos con el fin de alcanzar una larga vida útil en las condiciones más extremas y el mayor alcance con la máxima precisión.



Una opción transparente
Leica Geosystems ofrece prismas de distintos tamaños en diferentes grupos de aplicación. Se trata de prismas estándar, prismas especiales, mini prismas y prismas de auscultación.

Professional 5000: PRECISIÓN MÁXIMA
Professional 3000: VIDA ÚTIL MÁXIMA
Professional 1000: MEDICIONES RENTABLES

Precisión de centrado
Los errores de medición se originan al no utilizarse soportes de prismas originales. Los sustitutos no se configuran según los criterios de Leica Geosystems y a menudo presentan desplazamientos entre el prisma, el soporte y la entrada de registro. El soporte y el prisma constituyen una unidad que define la precisión del centrado y de repetición. El más mínimo cambio dimensional en la geometría del vidrio del prisma o en el soporte pueden producir una desviación del eje de centrado y dar lugar a errores de medición.

Alcance
La desviación del haz de un prisma define su máximo rango, según el principio «la entrada en el haz debería ser igual a la salida del haz». Cuanto menor es la desviación de rayo (medida en segundos de ángulo) mayor será el porcentaje de señal reflejado directamente hacia la óptica emisora. La calidad de la señal que se devuelve define el rango máximo de una medición.

Vida útil
A diferencia de muchos prismas convencionales, el recubrimiento reflectante de cobre en la parte posterior de los  prismas originales consiste en  un recubrimiento de apoyo, un recubrimiento de cobre metalizado al vacío, un recubrimiento de protección y un recubrimiento de laca. La laca adhesiva especial protege las capas subyacentes de la corrosión y el desprendimiento. En combinación, la capa de cobre y el barniz aumentan significativamente la vida útil de los prismas. Una capa antirreflectante adicional en la capa frontal protege con eficaciael prisma de los rasguños. El proceso de producción  de estos recubrimientos es tan complejo que solo unos pocos fabricantes en todo el mundo cumplen con los requisitos de los prismas originales Leica.

Precisiones de medición
En prismas sin revestimiento antirreflectante se producen errores de medición frecuentemente en el corto alcance, ya que el lado delantero de un prisma siempre refleja directamente un cierto porcentaje de una señal. Los errores se dan cuando se usan prismas sin recubrimiento de cobre en la parte trasera, cuando se acumula humedad o el prisma se empaña. Por eso, Leica Geosystems utiliza o bien recubrimiento reflectante comprobado o un sistema patentado para evitar la condensación.

0 Comments
Etiquetas: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
julio 9, 2019

MDT Estándar V8.0

La Versión Estándar es apropiada para la realización de todo tipo de proyectos de levantamientos topográficos, perfiles de terreno, cálculo de volúmenes, etc. Sus principales usuarios son administraciones públicas, empresas constructoras, estudios de ingeniería, arquitectura, urbanismo y empresas dedicadas a movimientos de tierra, explotaciones de canteras, minería, medio ambiente, etc., así como profesionales independientes

Levantamientos, modelo digital del terreno, curvas de nivel, perfiles y volúmenes

MDT es una aplicación que se instala como un complemento sobre AutoCAD, BricsCAD o ZWCAD. Ofrece un potente conjunto de herramientas de fácil aprendizaje, y tiene una estructura modular.



Con la versión estándar se puede modelar un terreno usando puntos tomados por cualquier estación total o GPS, generar curvas de nivel, obtener perfiles longitudinales y transversales, calcular volúmenes y visualizar el terreno en 3D. Dispone también de funciones para trabajar con parcelas y múltiples utilidades adicionales.

SOLUCIONES, así es cómo se utilizan las aplicaciones aplitop en diferentes sectores o industria

 Gis

Nuestros productos permiten emplear la información geográfica de servicios web y datos abiertos, y generan resultados que pueden ser fácilmente integrados en GIS corporativos.

 BIM

La introducción progresiva del BIM en la construcción está originando profundos cambios en la metodología de trabajo, las aplicaciones empleadas y los intercambios de información entre los agentes que intervienen en los proyectos. Si bien en los proyectos de edificación hay un razonable nivel de interoperabilidad entre aplicaciones mediante el formato IFC, los datos empleados habitualmente en proyectos topográficos no suelen ser bien gestionados por las aplicaciones BIM más conocidas. APLITOP orienta a sus usuarios de forma que no tengan porqué cambiar sus métodos y herramientas, sino tan solo adaptarlas para integrarse fácilmente en flujos de trabajo de proyectos BIM.

 Agua y energía

Soluciones para simplificar el trabajo de las oficinas técnicas de empresas públicas o privadas de abastecimiento de aguas, saneamiento, gas, electricidad, telecomunicaciones, etc.

Medio ambiente

Los datos de origen pueden ser levantamientos, cartografía, modelos de elevación aportados por Sistemas de Información Geográfica o incluso nubes de puntos.

 Topografía y Geodesia

Nuestras aplicaciones hacen muy fácil realizar levantamientos con GPS y estación total, y también la compensación de poligonales y transformaciones de sistemas de coordenadas.

 Edificación y Urbanización

Además de las herramientas para el modelado de terrenos, nuestro software facilita la subdivisión de parcelas, el diseño de viales de urbanizaciones, la integración con BIM y mucho más.

 Drones y Fotogrametría

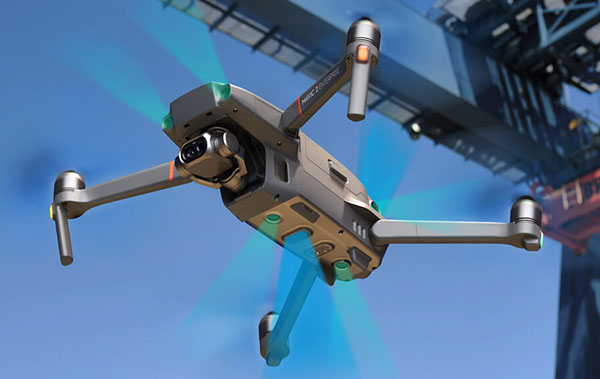

Nuestra gama de productos comprende desde la generación de productos geomáticos a partir de fotografías capturadas por drones hasta la restitución fotogramétrica.

 Catastro

Con nuestras aplicaciones de campo se realizan levantamientos de parcelas usando estación total o receptor GNSS, y con las de escritorio se diseñan las parcelaciones y se integran con GIS y servicios web de mapas.

 Canteras y Minería

Disponemos de soluciones para cubrir las necesidades de todo tipo de explotaciones de canteras y minas, tanto a cielo abierto como subterráneas.

 Administración pública

Nuestras aplicaciones son usadas por técnicos de todo tipo de administraciones nacionales, regionales y locales, así como los departamentos de planificación urbana, obras públicas, transportes, agua y saneamiento, energía, etc.

REF: MES80
