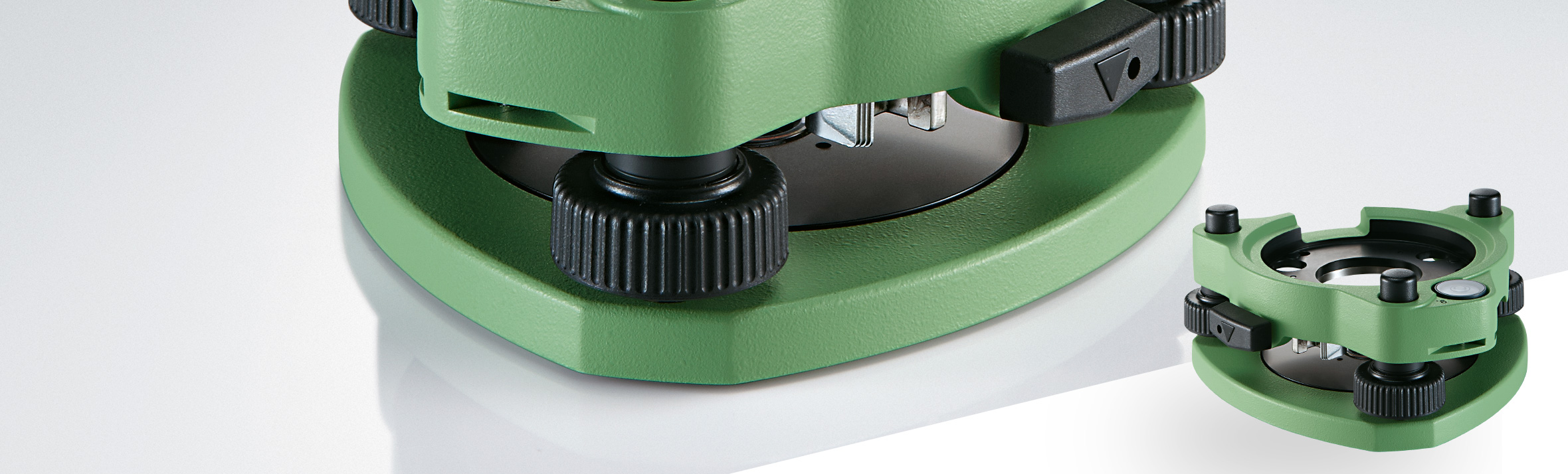

Bases nivelantes originales Leica

Al igual que la estabilidad del trípode, la de la base nivelante también tiene una influencia importante en la precisión de medición. La resistencia a la torsión, el criterio más importante de una base nivelante, se supervisa y comprueba permanentemente durante su producción. Los tornillos nivelantes exentos de mantenimiento de las bases nivelantes de Leica Geosystems proporcionan un movimiento homogéneo y sin juego, también después de años de uso. La adaptación precisa de la superficie de apoyo sobre la placa base de los instrumentos garantiza un centrado forzoso extremadamente preciso. La plomada óptica es tan robusta que prácticamente es innecesario un ajuste durante toda la vida útil de la base nivelante. Su diseño permite a las bases nivelantes todas las aplicaciones también con temperaturas extremas, elevada humedad del aire y polvo.

Una opción transparente
Todas las bases nivelantes originales cumplen las estrictas especificaciones y las pautas de calidad de Leica Geosystems. Puede elegir la más conveniente en función de sus necesidades concretas de precisión.

Professional 5000: Histéresis máxima de 1″ (0,3 mgon) o mejor
Professional 3000: Histéresis máxima de 3″ (1,0 mgon)
Professional 1000: Histéresis máxima de 5″ (1,5 mgon)

La resistencia a la torsión del original
La precisión con la que una base nivelante vuelve a su posición original tan pronto como el instrumento se para, se denomina resistencia a la torsión o histéresis. Esta histéresis es el movimiento relativo entre placa de cubrimiento y placa base de una base nivelante que se origina por un instrumento giratorio TPS. La histéresis tiene una influencia directa en la precisión angular del instrumento, y es una cualidad que hace destacar al original. Optimizarla como ha hecho Leica Geosystems es complejo y exige una máxima precisión: un movimiento de la placa superior a la placa inferior de 0,3 μm corresponde a un error angular de 1”. Se necesitan bases nivelantes con una resistencia a la torsión muy elevada especialmente en instrumentos motorizados con elevadas fuerzas de aceleración y de freno.


Las bases niveantes son accesorios importantes para diversas aplicaciones en topografía. De manera generalizada como un accesorio confiable, los topógrafos normalmente no consideran la influencia que podría tener su vínculo con el suelo (triquillos y apoyo) en las mediciones.
Sin embargo, obtener un cierto nivel de precisión y confiabilidad requiere la consideración de todos los efectos posibles en las mediciones.

Este documento resume los factores clave relativos a las bases nivelantes topográficas que pueden influir en las mediciones, principalmente mediciones angulares. La precisión de centrado y la orientación de las bases en coincidencia con la orientación de los instrumentos a lo largo del tiempo son dos ejemplos que pueden tener un efecto crucial en los resultados de la encuesta. Ignorar estos factores clave normalmente conduce a una disminución de la calidad de la medición. Todos los tribrachs de Leica Gosystems consideran estos factores importantes. Basada en sofisticadas técnicas de producción, un estricto ensamblaje y control de calidad, Leica Geosystems garantiza que sus bases nivelantes son de la más alta calidad.





Componentes y características generales
En general, una base nivelante consiste en una placa base y una placa superior conectadas a través de tres espárragos de rosca.

Al girar los tornillos de pie, la placa de soporte superior se puede mover en relación con la placa base. Al girar los tornillos de pie de manera diferente, la placa de soporte superior puede lograr una inclinación de ángulo (en comparación con la placa base) de aproximadamente 10 °.

Un requisito importante para lograr un horizonte nivelado para el instrumento o el accesorio es un plano horizontal proyectado a través de los pasadores de soporte en la placa superior de la base de instrumentos (ver flechas rojas en la figura 2). Idealmente siendo paralelo al plano de referencia para tu burbuja. Al menos dentro de la tolerancia de la especificación de burbuja del nivel circular (por ejemplo, la burbuja circular de Leica Geosystems ’GDF121 se especifica con 8 ‘, consulte la figura 4). Las líneas rojas en la figura 1 indican los planos superior e inferior, por un lado, que proporcionan el plano de referencia al instrumento, por otro lado, que proporcionan el enlace con el área de soporte de la cabeza del trípode o el pilar de medición, etc. Su planitud es una característica geométrica importante y necesaria para garantizar la perpendicularidad del eje en pie de su instrumento en relación con el horizonte.



Plomada optica
Las bases nivelantes de Leica Geosystems siguen los estrictos estándares de Leica para proporcionar una imagen perfecta, erguida y nítida, asegurando que esté libre de distorsión.
El ajuste de la plomada ocular garantiza un movimiento uniforme, suave y sin juego. Otras características son:
Ampliación 2x
Campo de visión 6 ° + -1 °
Rango de ajuste del ocular: ± 5 dioptrías
Precisión de centrado ±0.5mm@1.5m
Rango de enfoque 0.35m hasta el infinito
Imagen de centrado 2 círculos concéntricos.
Ajuste de imagen ajustableEl diseño ofrece una ergonomía operativa completa al usuario para proporcionar un proceso de enfoque conveniente y rápido al centrarse en su marca topográfica. Sin embargo, ciertas tareas de topografía no requieren una plomada óptica, otras utilizan los instrumentos de plomada láser, pero una travesía centrada forzada, por ejemplo, casi nunca se hace sin bases nivelantes que tengan plomadas ópticas.
hay una base nivelante para cada tarea que se quiera realizar.ç

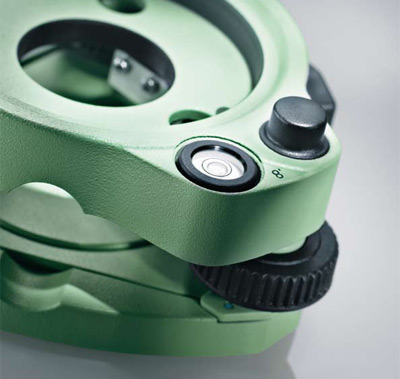

Nivel circular
Los niveles circulares de las bases nivelantes de Leica Geosystems se especifican con 8 ‘/ 2 mm (lo que significa que una inclinación del plano de nivel de 8’ mueve la burbuja durante 2 mm). La burbuja se puede ajustar con 3 tornillos allen que brindan la posibilidad de asegurarse de que la burbuja permanezca bien calibrada con respecto al círculo impreso centralmente en el vidrio de burbuja. Como referencia para, por ejemplo, se puede utilizar una burbuja tubular (por ejemplo, el soporte del reflector GZR2 de Leica) o la estación total en sí misma: (1) Asegúrese de que su instrumento esté calibrado, (2) use la burbuja digital para nivelar la estación total – gire el instrumento 180 ° para asegurar que la burbuja digital (o analógica) esté centrada.
ajuste el nivel circular del tribrach usando el pin de ajuste (provisto en el contenedor total de la estación o con el tribrach).
Modo de operación
Una base nivelante parece ser un simple dispositivo de conexión entre el instrumento y su soporte, pero la mecánica detrás debe diseñarse de manera sofisticada para garantizar un funcionamiento sin problemas durante todo su ciclo de vida.

Una base nivelante está compuesta de:
– pernos
– placa superior de tribrach
– conjunto de bloqueo – soporte de resorte
– Tornillos de sujeción para el ensamblaje de la cerradura – en algunos modelos también se realizan a través de un anillo de inserción
– conjunto de bloqueo – brida de sujeción F orientación resorte
– brazo de sujeción tribrach
– conjunto de bloqueo – resorte
Antes de que el mecanismo de sujeción pueda funcionar, el instrumento debe colocarse en la plataforma. Suena fácil, pero la posición inicial de los tacos del instrumento es arbitraria. Si se suelta la pinza, el resorte de orientación está suelto.
Al apretar la abrazadera, el perno prisionero en el orificio se presiona hasta su borde a través de la orientación.  Posteriormente, el conjunto de bloqueo (estrella de fijación) presiona los espárragos del instrumento contra la placa de soporte superior para que el instrumento esté seguro.
