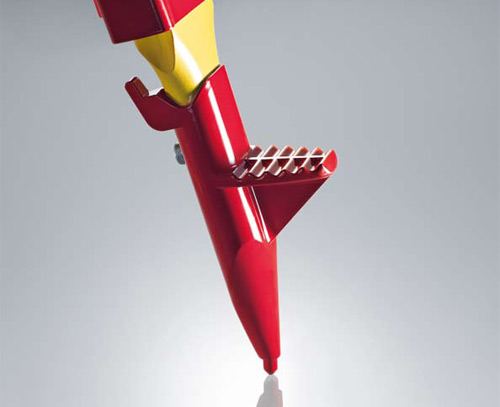

Trípodes para topografía

Estabilidad y resistencia

El criterio más importante para un buen trípode es su estabilidad y concretamente la resistencia a la torsión. Este es un valioso argumento, pero no el único, para decidirse por el trípode original de Leica Geosystems. Otras ventajas importantes son la estabilidad de altura bajo carga y la variación de cero mínima horizontal. Tampoco hay que olvidar las ventajas como su vida útil, la amortiguación óptima de vibraciones, la resistencia al agua, el excelente comportamiento bajo radiación solar y el peso en relación a la capacidad de carga. En instop ofrecemos una amplia variedad de trípode de calidad www.instop.es

Trípodes topográficos – Características e influencias:

Durante su trabajo diario, los topógrafos no suelen pararse a pensar en la influencia de los accesorios en la precisión. Sin embargo, su repercusión en los levantamientos de precisión y las mediciones durante periodos prolongados es importante. Por lo tanto, es necesario saber cuáles son sus efectos.
De acuerdo con la norma ISO 12858-2, los trípodes pueden clasificarse como pesados o ligeros. Un trípode pesado tiene un peso de más de 5,5 kg y puede soportar instrumentos de hasta 15 kg. Los trípodes más ligeros sólo pueden usarse con instrumentos que pesen menos de 5 kg.

Estabilidad de elevación

La norma ISO determina que la posición del cabezal del trípode no puede desplazarse más de 0,05 mm cuando soporte el doble del peso máximo del instru-mento. Por lo tanto, los modelos pesados GST120-9, GST101 y Trimax requieren ensayos con 30 kg. Los modelos ligeros GST05, GST05L y GST103 se comprobaron con cargas de 10 kg.
La deformación vertical definida de 0,05 mm es tan pequeña que su efecto en la precisión angular de la TPS es insignificante. Sin embargo, la estabilidad de elevación del trípode debe tenerse en cuenta para aplicaciones de nivelación de precisión.

Rigidez torsional

Cuando un instrumento gira, las fuerzas producen una rotación horizontal de la placa del cabezal del trípode. La rigidez torsional es una característica del trípode para absorber esta rotación horizontal volviendo a su posición original cuando el instrumento está estacionario. La precisión con la que la orientación del trípode vuelve a su posición original se conoce como histéresis.

Deriva horizontal

La deriva horizontal de un trípode es la medición de lo que cambia su orientación a lo largo de un periodo de tiempo. No es un requisito ISO, pero Leica Geosystems comprueba la deriva de sus trípodes para garantizar la calidad.



Los trípodes de Leica se usan con frecuencia como modelos para copias. Varios fabricantes han empezado a hacer negocio inundando el mercado con copias baratas de sus trípodes que carecen de la garantía de una norma de calidad. Muchos son los pasos necesarios para fabricar un trípode original de Leica Geosystems. La mayoría de los pasos son imperceptibles para el cliente pero, mediante el cumplimiento de este estricto sistema de gestión de la calidad, leica garantiza a sus clientes el suministro de mejores productos.



Recomendaciones de uso

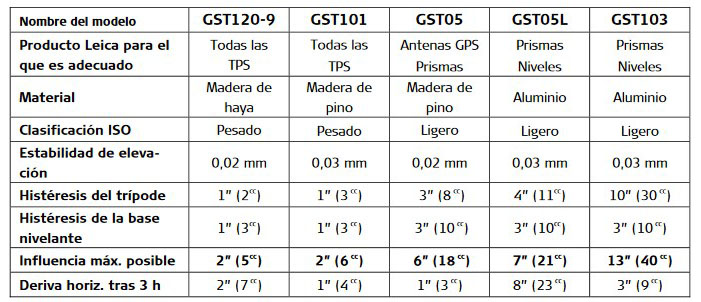

En la tabla de abajo se resumen los resultados de todas las mediciones efectuadas sobre algunos modelos de trípodes Leica. Los valores indicados corresponden al error máximo producido durante el tiempo de medición. Para determinar el efecto total en la precisión del TPS, también se ha incluido el valor de histéresis de la base nivelante. Leica Geosystems recomienda el modelo GDF121 (1”) con los trípodes pesados y el GDF111-1 (3”) con los ligeros. Si se tiene en cuenta la influencia total, queda claro que el trípode y la base nivelante influyen notablemente en la precisión angular de la TPS. En cuanto al material, la madera es la que más estabilidad proporciona. El GST120-9 arroja los mejores resultados de estabilidad de elevación y rigidez torsional y por lo tanto es idóneo para cualquier instrumento TPS de Leica. Los resultados de deriva horizontal demuestran que el GST05 de madera experimenta la menor distorsión durante periodos prolongados, lo que lo convierte en el trípode ideal para antenas GPS y señales de puntería de prismas, que normalmente se configuran durante largos periodos. Los trípodes de aluminio proporcionan una buena estabilidad de elevación pero una orientación horizontal pobre. Por lo tanto, no deben usarse con instrumentos de medición angular. Dado que los trípodes de aluminio son más económicos que los de madera, además de ligeros y duraderos, son recomendables para las aplicaciones de nivelación.

Como demuestran los gráficos de deriva horizontal, el aluminio y la fibra de vidrio experimentan mayores distorsiones durante los 20 primeros minutos de la configuración. Para obtener resultados fiables, hay que tener en cuenta que debe dejarse pasar este tiempo antes de empezar las observaciones. Además, la orientación debe comprobarse regularmente durante el proceso de medición. Los ensayos de análisis de los trípodes se han realizado en condiciones de laboratorio. Sin embargo, en condiciones normales de campo, otros factores como la temperatura, la humedad, el tipo de suelo, el viento, etc. también pueden influir en la estabilidad. También puede preverse que a medida que aumente la edad del trípode, disminuya la estabilidad. Por lo tanto, la influencia del trípode y de la base nivelante debe tenerse siempre en cuenta al determinar la precisión angular que puede lograrse.

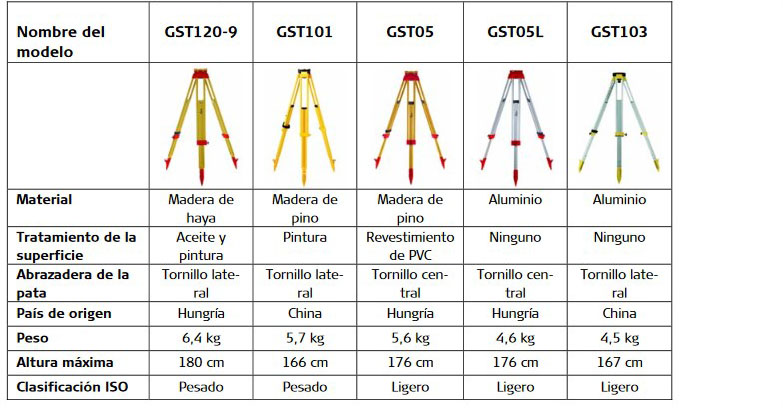

Mediante los valores de la tabla se puede seleccionar el trípode más adecuado para la aplicación topográfica deseada. Para levantamientos de precisión durante periodos prolongados se recomienda utilizar un pilar de hormigón. Alternativamente, se debe usar un sofisticado proceso de medición que compense estos errores.

Fuente: traducción resumida de la tesis Genauigkeitsanalyse von Vermessungsstativen und Drei-füssen unter der Belastung verschiedener Instrumente. Daniel Nindl, del Departamento de Ingeniería Geodésica de la Universidad Técnica de Viena
