Jalones topográficos

Los jalones topográficos se utilizan para marcar puntos fijos en el levantamiento de planos topográficos, para trazar alineaciones, para determinar las bases y para marcar puntos particulares sobre el terreno. Normalmente, son un medio auxiliar al teodolito, la brújula, el sextante u otros instrumentos de medición electrónicos como la estación total. Se fabrican en tramos de 1,50 m. o 1,00 m de largo, enchufables mediante los regatones o enroscables entre sí para conformar un jalón de mayor altura y permitir una mejor visibilidad en zonas boscosas o con fuertes desniveles.

Actualmente, existen dos tipos de jalón o bastón topográfico:

  • Jalón topográfico convencional

Los jalones se utilizan para marcar puntos fijos en el levantamiento de planos topográficos, para trazar alineaciones, para determinar las bases y para marcar puntos particulares sobre el terreno. Normalmente, son un medio auxiliar al teodolito, la brújula, el sextante u otros instrumentos de medición electrónicos como la estación total.

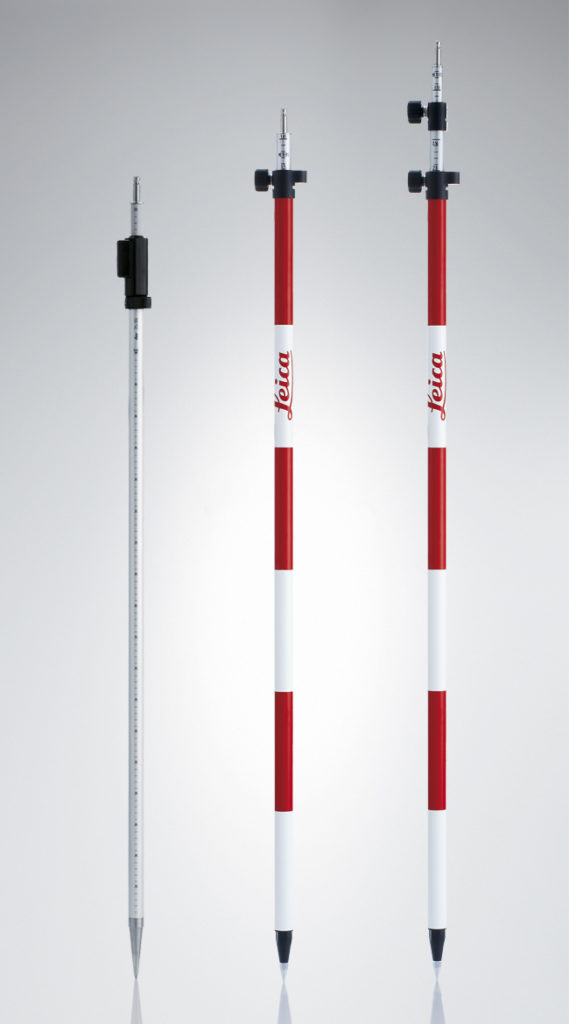

Algunos se encuentran pintados (los de acero) o conformados (los de fibra de vidrio) con franjas alternadas generalmente de color rojo y blanco de 25 cm de longitud, para que el observador pueda tener mayor visibilidad del objetivo. Los colores obedecen a una mejor visualización en el terreno y el ancho de las franjas se usa para medir en forma aproximada mediante estadimetría.

Gracias al uso de materiales como el carbono y el aluminio, los jalones GNSS ofrecen un equilibrio ideal entre peso, estabilidad y vida útil.

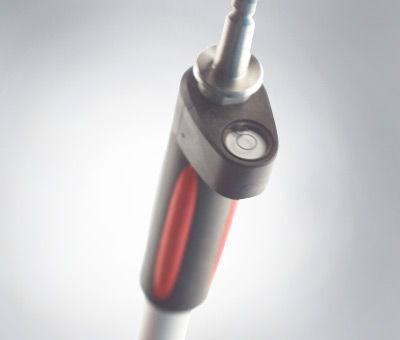

En función de la serie y el modelo, están disponibles con una punta hecha de widia, (nombre popular del carburo de wolframio o tungsteno). o con puntas intercambiables. Su construcción permite un manejo sencillo con una gran estabilidad en muchas aplicaciones.

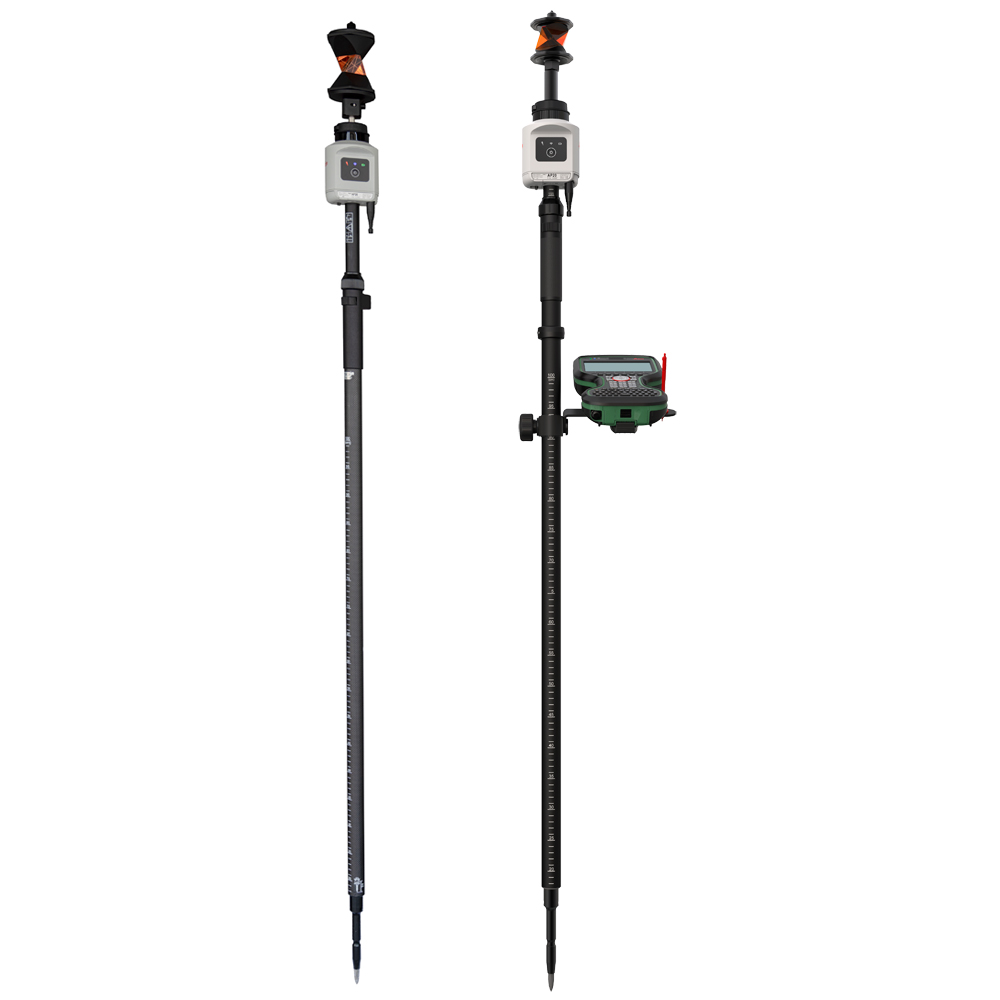

  • Jalón automático

Es la evolución del bastón topográfico tradicional. Este tipo de bastón incorpora un módulo sensor inteligente que se puede montar entre el reflector y el jalón y se comunica con una estación robotizada existente. Además el propio jalón contiene elementos sensores pasivos. Los usuarios se beneficiarán de este conjunto de funcionalidades: tomar puntos con el bastón inclinado,  altura de bastón automatizada e identificación de objetivo (target).

Está diseñado para ser utilizado para replanteo (para proyectar datos de diseño en una realidad espacial y preparar la construcción de un objeto futuro) y medición (para capturar datos espaciales de objetos existentes)
