GeoWAN es la nueva plataforma inalámbrica IoT construida desde las fortalezas de nuestro probado sistema FlatMesh. Con su alta capacidad de transmisión de largo alcance, de hasta 15km, incluso existiendo edificios de por medio. Esta plataforma es ideal para monitorizar puntos muy dispersos en el territorio, subterráneos, situados en el subsuelo, ambientes urbanos muy congestionados, así como minas, presas y canteras.
APLICACIONES
• Túneles y tuberías
• Presas, minas y canteras
• Infraestructuras cubiertas o obstruidas y áreas abiertas o entornos urbanos congestionados
• Subsuelo p.e. sótanos

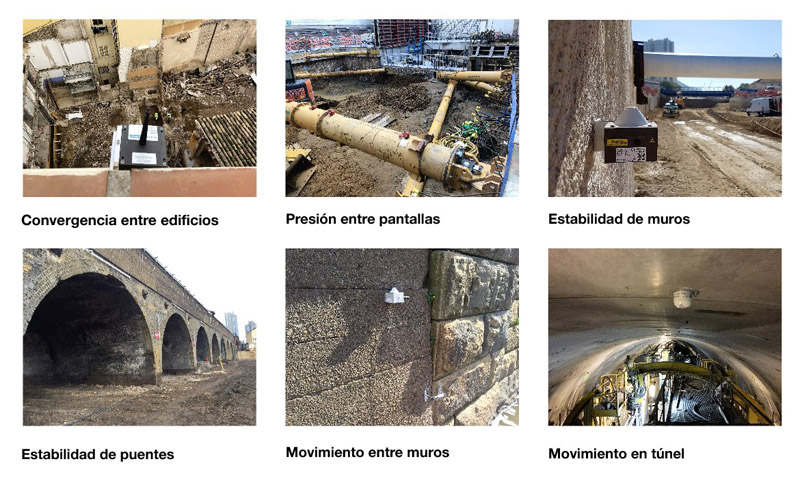

• Monitorización de infraestructuras dispersas
• Obras muy congestionadas
ESPECIFICACIONES
• Rango completo de sensores inalámbricos para
• Geotecnia y Estructuras
• Hasta 1000 sensores por módem o Gateway
• Grado de impermeabilidad IP66/68
• Gestiona equipos en el subsuelo
• Nodos con batería de autonomía de hasta 15 años
Rango de Interfaz de Sensores
Amplio rango de sensores de fácil conexión geotécnicos y estructurales
El rango de interfaces disponible permite integrar a la plataforma de monitorización Senceive una amplia gama de sensores geotécnicos y estructurales externos.
El rango incluye el Nodo de Cuerda Vibrante, para calibres de tensión, cédulas de carga y presión, IPIs, extensómetros, entre otros. El Nodo Sensor Milivolt soporta gran variedad de sensores de tipo puente Wheatstone como cédulas/pins de carga, sensores de presión, de torsión, etc… El Nodo Sensor PT100 RTD monitoriza temperatura de precisión, en diversos casos como el de raíl ferroviario, para la gestión de alertas por temperatura crítica, estructuras de hormigón y acero, y sistemas de calefacción/ventilación. Los Nodos Fisurómetros interfasan con sensores de desplazamiento lineal, para medir el movimiento entre dos puntos.
Trabajamos continuamente con nuestros clientes para integrar a nuestra plataforma inalámbrica, aquellos sensores externos que se requieran.
MEDIMOS
• Deslizamientos/Movimientos
• Asentamientos/Tiramientos
• Composición del Suelo
• Nivel de Agua Subterránea
• Presiones Piezométricas
• Temperatura de Raíl
• Presión del Terreno
• Deformaciones Estructurales
• Tensiones
• Movimientos Diferenciales
• Cargas
• Inclinaciones
TECNOLOGÍAS DEL SENSOR

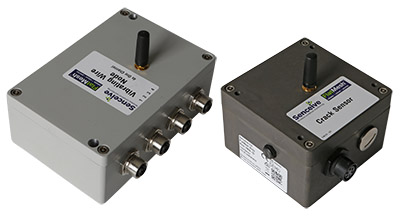

• Nodo de Cuerdas Vibrantes (de 1 ó 4 puertos)
• Nodo Sensor Milivolt Externo
• Nodo Sensor Externo PT100
• Nodo Fisurómetro (de 1 ó 2 puertos)
ODS
Sensor Óptico de Desplazamiento
El Sensor Óptico de Desplazamiento es un dispositivo láser de monitorización de desplazamientos inalámbrico, con una repetibilidad de ±0,15mm de alcance hasta 100 – 150m. Está totalmente integrado en la montura de nuestro Nodo estándar FlatMesh® sin cables, ofreciendo mediciones de desplazamientos con alta precisión, e incluyendo un sensor clinómetro triaxial.
MEDIMOS
• Convergencia/Divergencia
en Túnel y Pozos
• Estabilidad de Arcos
• Movimientos de Pilares de Puentes
• Movimientos de Muros de contención
• Mediciones entre forjados
• Desvíos de Vía Férrea
• Nivel de Agua
TECNOLOGÍAS DEL SENSOR
• Nodo de Cuerdas Vibrantes (de 1 ó 4 puertos)
• Nodo Sensor Milivolt Externo
• Nodo Sensor Externo PT100
• Nodo Fisurómetro (de 1 ó 2 puertos)

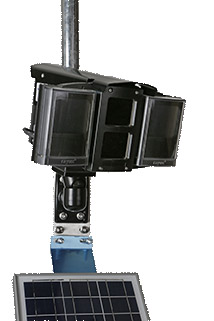

Cámara FlatMesh
Cámara Inalámbrica 3G + Sensores Locales = Monitorización Inteligente para Movimientos de Tierra
La Cámara FlatMesh®, trabajando junto a otros sensores, proporciona una solución integrada para la detección de movimientos de tierra. Con clinómetros midiendo los deslizamientos, se pueden disparar imágenes automáticamente, en función de los movimientos obtenidos, evitando la necesidad de intervención manual, o visitas al lugar.
Los nodos están dotados de ‘inteligencia’,de forma que incrementan automáticamente su frecuencia de medición y transmisión de datos, ante la detección de movimientos, asegurando una rápida capacidad de toma de decisiones.
La posibilidad de integrar sensores externos como: sensor de humedad del suelo, extensómetros, IPIs y piezómetros, contribuye a realizar predicciones y ofrece un enfoque completo a la monitorización de movimientos de tierra.
ESPECIFICACIONES
• Respuesta en tiempo real para la rápida toma de decisiones
• Instalación simple y rápida
• Disparo automático de imágenes, al detectar movimientos
• Inteligencia local, a nivel de Nodos
• Ni cables ni alimentación externa
• Iluminadores duales IR, para una cobertura 24/7
• Sensores piezómetros, extensómetros, IPIs y de humedad del suelo, para ayuda a la predicción

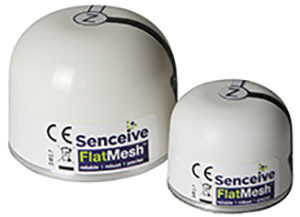

Nano Nano+
Gama de Clinómetros Triaxiales
Los sensores clinómetros triaxiales Nano y Nano+ son discretos, se instalan rápidamente, en cualquier orientación y superficie, utilizando la amplia gama de herrajes disponibles; adhesivos, atornillados o magnéticos.
APLICACIONES
• Túneles
• Puentes
• Fachadas
• Muros de contención
• Infraestructura ferroviaria
• Terraplenes
ESPECIFICACIONES
• Repetibilidad de ±0,0005°
(±0,009mm/m)
• Armazón con antena integrada,
grado de durabilidad IP68
• Batería de hasta 4 años con
Nano+
• Frecuencia de medición de
hasta 25 o 28 seg
